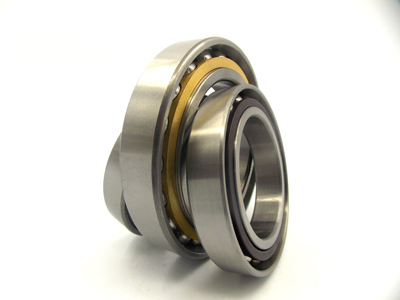

角接觸球軸承



角接觸球軸承用于支承間距離不大的剛性雙支承軸，及在安裝和使用過程中需要調節軸承游隙和轉速較高的機構，特別適用于同時承受徑向和軸向復合負荷的場合，此時應將兩個同樣的軸承成對使用。該類軸承也承受純軸向負荷，但不宜單獨用來承受徑向負荷，在向心球軸承中承受負荷能力較大，剛性較強，接觸角越大，承受軸向負荷能力越大。



角接觸球軸承有分離型（接觸角為15°）和不可分離型（接觸角為15°、25°、40°）兩種結構。分離型角接觸球軸承又分為內圈分離型和外圈分離型。該類軸承在我公司多采用車制實體保持架。



雙列角接觸球軸承



雙列角接觸球軸承為非分離型軸承，與單列角接觸球軸承相比具有更好的剛性，能承受雙向軸向負荷，同時還可以承受一定的傾覆力矩，使用效果與背對背配置的兩個單列角接觸球軸承相似，但寬度較小。



四點角接觸球軸承



三點、四點角接觸球軸承為分離型軸承，具有雙半外圈或雙半內圈兩種結構。其特性與成對安裝軸承相似，可以承受雙向軸向負荷和限制兩個方向的軸向位移，與雙列角接觸球軸承相比，具有軸向空間較小、承載能力較大、安裝和拆卸比較方便的優點。



主要用途：機床主軸、高頻電動機、燃?xì)廨啓C(jī)、調整離心機、小型汽車前輪、差速器小齒輪軸、儀器儀表、油泵、空氣壓縮機、各類變速器、印刷機械。







精度等級：P0,P6

尺寸范圍：100-1600mm

變形結構：

雙半外圈結構；

雙半內圈結構。
